Warum wir Schrumpffutter verwenden

Präzision beginnt, bevor der erste Span fällt

In der CNC-Präzisionszerspanung wird die Qualität bestimmt, lange bevor das Schneidwerkzeug das Material berührt. Maschinengenauigkeit, Programmierung und Schnittparameter sind essenziell, doch ein oft übersehenes Element hat einen großen Einfluss auf das Endergebnis: das Werkzeugspannsystem.

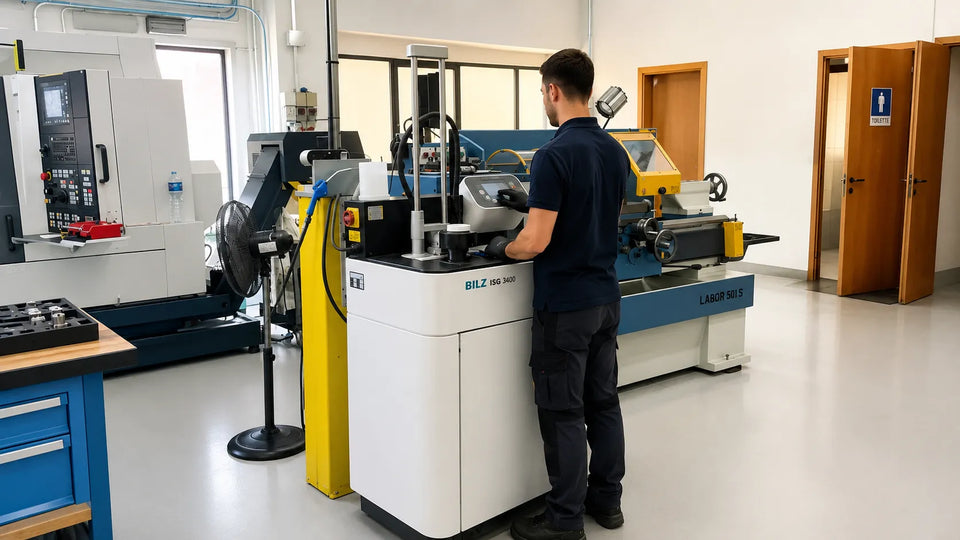

Bei laMeccanyca wird jeder Fräser mit unserem Bilz ThermoGrip®-Schrumpfsystem montiert – einer professionellen Induktionsschrumpfmaschine, die ausgewählt wurde, um maximale Spannpräzision, außergewöhnliche Steifigkeit und herausragende Prozesswiederholbarkeit zu gewährleisten.

Dies ist eine der vielen Fertigungsentscheidungen, die es uns ermöglichen, konstant hochwertige Präzisionsbauteile für die Luft- und Raumfahrt, den Motorsport, die Medizintechnik sowie für industrielle Anwendungen herzustellen.

Warum Schrumpftechnik?

Im Gegensatz zu herkömmlichen mechanischen Spannzangensystemen nutzt die Schrumpftechnik eine kontrollierte Induktionserwärmung, um die Bohrung des Werkzeugaufnahmesystems zu erweitern. Sobald das Schneidwerkzeug eingesetzt ist, kühlt die Aufnahme ab und zieht sich gleichmäßig um den Werkzeugschaft zusammen, wodurch eine außergewöhnlich starre und perfekt konzentrische Verbindung entsteht.

Das Ergebnis ist eine Werkzeugbaugruppe mit minimalem Rundlauf, exzellenter Wuchtung und überlegener Haltekraft, selbst bei anspruchsvollen Hochgeschwindigkeits-Bearbeitungsvorgängen.

Da die Spannkraft gleichmäßig über den gesamten Umfang des Werkzeugs verteilt wird, werden Vibrationen reduziert und die Schnittkräfte bleiben während des gesamten Bearbeitungsprozesses stabiler.

Warum wir uns für das Bilz ThermoGrip®-System entschieden haben

Unsere Bilz ThermoGrip®-Schrumpfmaschine kombiniert Hochfrequenz-Induktionserwärmung mit einem automatischen Flüssigkeitskühlsystem, das die Aufnahme nach dem Schrumpfen schnell abkühlt. Der integrierte Kühl- und Trocknungszyklus reduziert die Vorbereitungszeit erheblich, schont das Werkzeugfutter vor thermischer Belastung und stellt einen konsistenten Schrumpfprozess sicher.

Das System ist für eine breite Palette von Werkzeugdurchmessern in der Präzisionszerspanung ausgelegt und liefert bei jedem Werkzeugwechsel reproduzierbare Ergebnisse.

Für uns bedeutet dies, dass jeder Fräser unter denselben kontrollierten Bedingungen in die Maschine eingesetzt wird, wodurch unnötige Variabilität zwischen den Bearbeitungsvorgängen eliminiert wird.

Bessere Werkzeugstabilität, bessere Bearbeitungsergebnisse

Eine stabile Werkzeugaufnahme beeinflusst direkt die Bearbeitungsqualität.

Ein reduzierter Rundlauf ermöglicht es jeder Schneidkante, Material gleichmäßig abzutragen, was die Maßhaltigkeit verbessert und zu glatteren Oberflächen führt. Eine höhere Steifigkeit reduziert zudem Vibrationen, was dazu beiträgt, die Werkzeugstandzeit zu verlängern und die Maschinenspindel bei anspruchsvollen Bearbeitungszyklen zu schützen.

Diese Vorteile werden immer wichtiger bei der Bearbeitung von Aluminiumlegierungen für die Luft- und Raumfahrt, Titan, Edelstahl und anderen technischen Werkstoffen, die eine hohe Schnittpräzision erfordern.

Bei der komplexen 5-Achs-Bearbeitung, bei der lange Werkzeugauskragungen und simultane Bewegungen üblich sind, ist maximale Steifigkeit unerlässlich, um Prozessstabilität und reproduzierbare Genauigkeit zu erhalten.

Jedes Detail zählt

Präzisionsfertigung basiert auf Tausenden kleiner Entscheidungen und nicht auf einer einzigen Maschine oder Technologie.

Die Investition in professionelle Schrumpftechnik ist Teil unserer Philosophie, jeden Schritt des Fertigungsprozesses zu kontrollieren – von der CAD-Programmierung und Werkzeugvorbereitung bis hin zur Bearbeitung, Inspektion und finalen Qualitätskontrolle.

Auch wenn Kunden vielleicht nie sehen, wie ein Schneidwerkzeug eingespannt wird, bemerken sie die Vorteile sofort: verbesserte Maßhaltigkeit, exzellente Oberflächenqualität und eine zuverlässige Produktion vom ersten bis zum letzten Bauteil.

Bei laMeccanyca ist Präzision niemals das Ergebnis von Zufall. Sie ist das Resultat von Ingenieurskunst, Technologie und der Aufmerksamkeit für jedes Detail.
